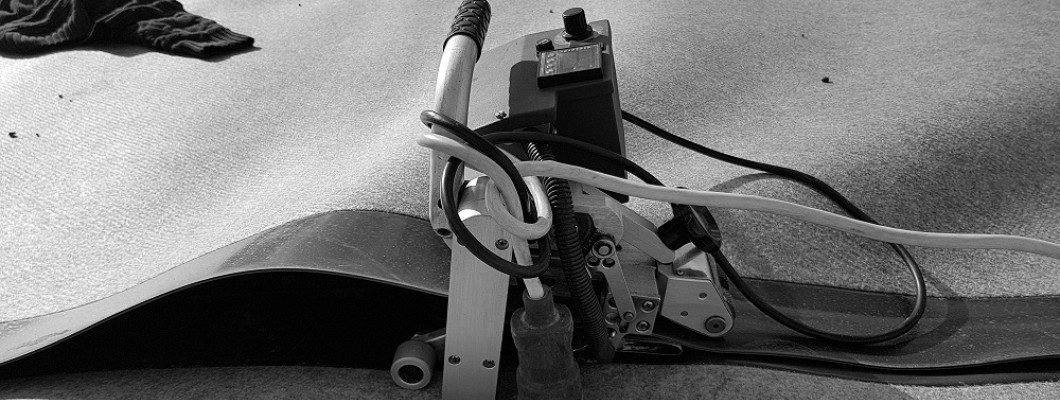

Как проверить герметичность сварного шва геомембраны без разрушающего контроля

Почему визуального контроля недостаточно

Даже внешне качественный шов может содержать скрытые дефекты. Поры диаметром 0,1-0,5 мм, неполная проварка по центру или локальные зоны ослабления — всё это становится причиной протечек под давлением грунтовых вод или при температурных деформациях.

Практика показывает: визуальный контроль выявляет только грубые дефекты, но пропускает до 60% скрытых проблем. Они проявляются уже в процессе эксплуатации, когда ремонт обходится в разы дороже.

4 метода неразрушающего контроля

Современные методы позволяют проверить каждый сантиметр шва без повреждения геомембраны. Комбинирование нескольких способов даёт 99% гарантию выявления дефектов.

1. Метод избыточного давления

В полость двойного шва подается сжатый воздух под давлением 0,15-0,2 МПа. При наличии дефектов давление падает, что фиксирует манометр.

Как выполняется: В начале шва делается прокол иглой диаметром 1 мм, подключается компрессор с регулятором давления. Создается избыточное давление и контролируется его стабильность 5-10 минут. Место прокола заваривается заплатой.

Плюсы: Высокая точность выявления дефектов от 0,1 мм, простота выполнения, возможность контроля длинных участков.

Ограничения: Только для двойных швов, требует герметизации торцов.

2. Ультразвуковой контроль

Датчик сканирует шов, выявляя зоны с измененной плотностью материала. Дефекты отображаются на экране как темные области.

Как выполняется: Поверхность очищается и смачивается контактной жидкостью. Дефектоскоп настраивается на толщину мембраны, датчик ведется вдоль шва со скоростью 10-15 см/сек.

Плюсы: Выявляет внутренние дефекты без нарушения целостности, работает с одинарными швами.

Ограничения: Требует специальной аппаратуры и квалифицированного оператора.

3. Электроискровой контроль

По поверхности шва проводится электрод под напряжением 15-25 кВ. В местах нарушения сплошности возникает разряд, сигнализирующий о дефекте.

Как выполняется: Поверхность должна быть сухой и чистой. Высоковольтный детектор настраивается на рабочее напряжение, электрод ведётся вдоль шва на расстоянии 3-5 мм.

Плюсы: Быстрота контроля, высокая чувствительность к микропорам, работает в полевых условиях.

Ограничения: Опасность повреждения при неправильной настройке, не работает на влажной поверхности.

4. Вакуумный контроль

На поверхность шва устанавливается прозрачная камера, из которой откачивается воздух. При наличии дефектов через них выходят пузырьки.

Как выполняется: Поверхность смачивается мыльным раствором, устанавливается вакуумная камера 200х200 мм. Создаётся разрежение 0,05-0,1 МПа на 30 секунд.

Плюсы: Наглядность результата, простота оборудования, точная локализация дефектов. Ограничения: Низкая производительность, ограниченная площадь контроля.

Выбор оптимального метода

Правильный выбор метода контроля — половина успеха. Каждый способ имеет свои сильные стороны, и понимание этих особенностей помогает избежать пропуска дефектов. На ответственных объектах экономия на контроле оборачивается многократными тратами на устранение последствий. Грамотное сочетание методов с учетом специфики проекта дает максимальную надежность при разумных затратах.

Выбор зависит от типа геомембраны, конструкции шва и требований проекта::

Полигоны ТБО: Обязательный пневмоконтроль всех швов + выборочный ультразвуковой контроль проблемных участков.

Пруды и водоёмы: Пневмоконтроль основных швов + вакуумный контроль сложных примыканий.

Промышленные объекты: Электроискровой контроль всей площади + пневмоконтроль критически важных швов.

Алгоритм комплексного контроля

Хаотичная проверка швов приводит к пропуску дефектов и повторным работам. Системный подход экономит время мастера и гарантирует полноту контроля. Правильная последовательность действий особенно важна при работе с большими объектами, где нужно проверить сотни погонных метров швов без потери качества.

Системный подход включает три этапа:

1. Подготовка: Очистите швы от грязи, проверьте влажность (не более 5%). Выберите методы в зависимости от типа шва.

2. Контроль: Проведите проверку согласно технологическим картам, зафиксируйте дефекты на схеме объекта. Повторите контроль после ремонта.

3. Документирование: Проанализируйте результаты, оформите протокол с указанием методов и рекомендаций.

Устранение дефектов

Скорость устранения играет критическую роль. Каждый день промедления увеличивает риск развития дефекта и усложняет ремонт. Большинство проблем решается локальной заваркой без замены больших участков.

Типовые методы ремонта:

• Локальные поры — круглая заплата диаметром 100 мм

• Непровар по длине — вырезка дефектного участка и повторная сварка

• Складки и наплывы — механическая зачистка и пересварка

• Сквозные дефекты — двойная заплата с обеих сторон

Профессиональное оборудование для качественной сварки

Точность контроля напрямую зависит от качества самих швов. Современные сварочные аппараты позволяют получать соединения высочайшего качества, которые легко проходят любую проверку.

В нашем интернет-магазине представлены профессиональные решения для сварки геомембран различных типов. Например, аппарат SWISSPLAST 900 для сварки методом горячего клина мощностью 1800 Вт работает с материалами от HDPE до EVA толщиной от 1 мм. Производительность до 400 погонных метров в час и максимальная температура 450°С обеспечивают прочные швы даже на масштабных объектах. Стальной клин создает оптимальное давление до 120 кг/см², гарантируя качество соединения.

Качественная сварка с самого начала — это лучшая профилактика проблем при контроле. Правильно подобранное оборудование экономит время на исправлении дефектов и гарантирует прохождение любых проверок. Инвестиции в качественный инструмент и систематический контроль окупаются надежностью объекта и отсутствием претензий.
